製造現場における品質管理は、企業の信頼と競争力を左右する重要な要素です。しかし、工程ごとの品質管理が属人化し、トラブル発生時の原因特定に時間がかかる、あるいは社外への品質保証体制の説明に苦労している企業は少なくありません。こうした課題を解決する強力なツールが「QC工程図」です。
本記事では、QC工程図の定義や役割、他の帳票との違い、具体的な作成手順から現場での実践ポイント、さらには社外説明や監査対応での活用方法まで、体系的かつ実務的に解説します。
QC工程図の定義と役割
QC工程図を効果的に活用するためには、まずその定義と果たすべき役割を正確に理解することが不可欠です。ここでは、QC工程図が何を目的とし、どのような場面で力を発揮するのかを明確にしていきます。
QC工程図とは何か
QC工程図とは、原料の仕入れから製品の完成までの各工程が漏れなく記載され、各工程で管理すべき項目やその管理方法が明示された文書です。工程ごとに「何を」「どのように」「どの基準で」管理・検査するかを明示することで、品質保証の仕組みを誰が見ても理解できる形にまとめたものです。
QC工程図は、設計段階で決定された品質特性や要求仕様が、実際の製造・施工工程でどのように実現され、確認されるかを示す設計図とも言えます。製造業では部品加工や組立工程、建設業では施工手順や検査タイミングなど、業種や製品特性に応じて記載内容は異なりますが、品質管理の透明性と標準化を実現する点では共通しています。
QC工程図の主な目的と役割
QC工程図の最大の目的は、品質管理活動を標準化し、全関係者が同じ基準で工程を管理できるようにすることです。これにより、作業者や管理者が変わっても一定の品質を維持でき、属人化を防ぐことができます。
さらに、QC工程図は不良品やトラブルが発生した際に、どの工程で何が原因だったのかを迅速に特定するための手がかりとなります。工程ごとの管理項目や検査記録と照らし合わせることで、問題の発生源を絞り込み、再発防止策を講じることが可能になります。加えて、新人教育や現場の引き継ぎ、ISO9001やIATF16949などの品質マネジメントシステムの監査対応、顧客や取引先への品質保証体制の説明資料としても有効です。
他の帳票との違い
QC工程図と混同されやすい帳票に、作業標準書やQC工程表、作業手順書などがあります。これらの違いを理解しておくことで、それぞれの役割を適切に活用できます。
作業標準書は、個々の作業の手順や方法を詳細に記述したものであり、主に作業者が現場で参照するためのマニュアルです。一方、QC工程図は工程全体を俯瞰し、品質管理の観点から各工程の管理ポイントや検査基準を整理したものであり、管理者や品質保証部門が工程を監視・改善するために用います。以下は、他の帳票とQC工程図を比較したものになります。
| 帳票名 | 主な目的 | 主な利用者 |
|---|---|---|
| QC工程図 | 工程全体の品質管理ポイントを可視化 | 管理者・品質保証担当者 |
| 作業標準書 | 個別作業の詳細手順を記述 | 現場作業者 |
| 作業手順書 | 作業の流れや注意点を説明 | 現場作業者・新人 |
| 検査基準書 | 検査項目や合格基準を明示 | 検査担当者 |
QC工程図の作成手順と記載項目
QC工程図を実際に作成するには、工程の洗い出しから管理項目の設定、記載内容の整理、現場確認に至るまで、いくつかのステップを踏む必要があります。ここでは、具体的な作成手順と盛り込むべき記載項目を解説します。
工程の洗い出しとフロー化
QC工程図作成の第一歩は、製品の設計から出荷に至るまでのすべての工程を洗い出し、工程フローとして整理することです。この段階では、製造工程だけでなく、受入検査、工程間検査、出荷検査といった検査工程や、材料保管、仕掛品管理などの付帯工程も含めて漏れなくリストアップします。
工程フローを作成する際は、現場の実態を正確に把握するために、実際に現場を観察し、作業者や現場リーダーへのヒアリングを行うことが重要です。図面や仕様書だけでは見えない、現場独自の工夫やノウハウ、潜在的なリスクポイントを発見できます。工程フローは、上流から下流へと時系列に並べ、各工程の名称や主要な作業内容を簡潔に記載します。
管理項目と管理基準の設定
工程フローが整理できたら、次に各工程で管理すべき品質管理項目と、その管理基準を設定します。管理項目とは、寸法、重量、外観、温度、圧力、時間など、製品の品質を左右する要素であり、設計段階で決定された品質特性や顧客要求仕様から導き出されます。
管理基準は、各管理項目が満たすべき目標値や許容範囲を数値や条件で明示したものです。例えば、「直径10.0±0.05mm」「表面粗さRa1.6以下」「加熱温度180〜200℃」といった形で具体的に記載します。管理基準は、現場で測定・判定可能なレベルで設定し、曖昧な表現を避けることが不良判定のブレを防ぐことにつながります。

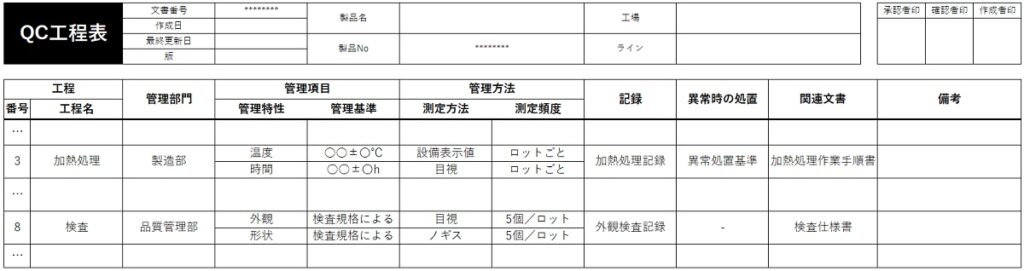

QC工程図の記載項目
QC工程図には、工程ごとに以下のような項目を記載します。企業や業種によって記載項目は多少異なりますが、基本的な要素は共通しています。
- 工程（工程番号・工程名）
- 管理項目（管理特性、管理基準）
- 管理方法（測定方法、測定頻度）
- 記録（帳票名）
- 異常時の処置（基準、マニュアル名）
- 担当部門・責任者
これらの項目を、工程の流れに沿って表形式で整理することで、工程全体の品質管理体制が一目で把握できるようになります。記載内容は、現場で実際に運用できる具体性と、社外説明にも対応できる分かりやすさを両立させることが求められます。
QC工程図を活用した品質管理のメリット
QC工程図を導入・運用することで、製造現場や品質管理部門にはさまざまなメリットがもたらされます。ここでは、QC工程図が企業の品質保証体制にどのような効果を発揮するのかを具体的に見ていきます。
品質管理の標準化と属人化の防止
QC工程図を整備することで、工程ごとの管理項目や検査基準が明文化され、誰が担当しても同じ基準で品質管理を行えるようになります。これにより、ベテラン作業者の経験や勘に依存していた品質管理が標準化され、人材の異動や退職による品質低下リスクを大幅に軽減できます。
新人や異動者への教育においても、QC工程図を教材として用いることで、工程全体の流れと品質管理のポイントを短期間で理解させることが可能です。作業標準書と合わせて活用することで、理論と実践の両面から品質管理の知識を定着させることが可能になります。
不良品の早期発見と原因特定の迅速化
QC工程図には、各工程での検査方法や検査頻度が明記されているため、不良品が発生した際に、どの工程で異常が見逃されたのか、あるいはどの工程で不良が作り込まれたのかを迅速に特定できます。検査記録と照らし合わせることで、管理基準からの逸脱や測定ミス、設備異常などの原因を絞り込み、再発防止策を速やかに講じることができます。
また、工程間での品質情報の伝達が明確になるため、前工程で発生した異常が後工程に影響を及ぼす前に対処できるようになります。これにより、不良品の流出を未然に防ぎ、手戻りや廃棄ロスを最小限に抑えることが可能です。
社外説明と監査対応の円滑化
顧客や取引先、認証機関からの監査や品質保証体制の説明を求められた際、QC工程図は自社の品質管理の仕組みを客観的かつ体系的に示す強力な資料となります。品質マネジメントシステムでは、プロセスアプローチと文書化が求められますが、QC工程図はその要求を満たす中核的な帳票です。
QC工程図を提示することで、どの工程でどのような管理が行われ、どのように品質が保証されているかを一目で理解してもらえるため、説明の手間が大幅に削減されます。さらに、顧客からの品質改善要求や是正処置の記録としても活用でき、信頼関係の構築にも寄与します。
工程改善と生産性向上への寄与
QC工程図を定期的に見直すことで、工程のムダや重複、不要な検査、管理不足の箇所を発見しやすくなります。例えば、同じ管理項目を複数の工程で検査している場合は統合を検討したり、逆に重要な品質特性の管理が不十分であれば検査項目を追加したりといった改善活動につなげられます。
また、QC工程図を基にした工程能力調査や工程分析を行うことで、ボトルネック工程の特定や設備投資の優先順位付けにも役立ちます。品質管理と生産管理の両面から工程を最適化することで、品質向上と生産性向上を同時に実現できます。下記はメリットとその効果をまとめた表になります。
| メリット | 具体的な効果 | 対象部門 |
|---|---|---|
| 標準化と属人化防止 | 誰でも同じ基準で品質管理が可能 | 製造部門・品質管理部門 |
| 不良原因の迅速特定 | トラブル対応時間の短縮・再発防止 | 品質保証部門・技術部門 |
| 社外説明の円滑化 | 監査対応・顧客説明の効率化 | 品質保証部門・営業部門 |
| 工程改善の推進 | ムダの削減・生産性向上 | 生産管理部門・IE部門 |
QC工程図導入時の注意点と実践ポイント
QC工程図は品質管理に有効なツールですが、形式的に作成しただけでは十分な効果を得られません。ここでは、QC工程図を導入・運用する際の注意点と、現場で実効性を高めるための実践ポイントについて解説します。
現場の実態を反映した作成
QC工程図は、設計図や仕様書だけを参考に机上で作成しても、現場の実態と乖離してしまい、形骸化するリスクがあります。作成段階から現場の作業者や現場リーダーを巻き込み、実際の作業手順や管理方法、設備の状態、検査の実施状況などを詳細にヒアリングすることが不可欠です。
特に、現場で実施されている独自の工夫やノウハウ、過去のトラブル事例とその対策など、暗黙知として蓄積されている情報をQC工程図に盛り込むことで、より実効性の高い帳票となります。作成後も、現場で試運用を行い、フィードバックを受けて修正を繰り返すことが重要です。
定期的な見直しと改訂
製品仕様の変更、設備の更新、工程の改善、顧客要求の変化など、製造環境は常に変化します。QC工程図を一度作成して終わりにするのではなく、定期的に見直し、最新の状態に保つことが重要です。一般的には、年に1回程度の定期見直しと、重大な変更があった際の臨時改訂を組み合わせて運用することが推奨されます。
見直しの際は、不良発生状況や顧客クレーム、内部監査の指摘事項などを分析し、管理項目や検査基準が適切かどうかを検証します。形式的な見直しに終わらせず、実際の品質データに基づいて管理レベルを見直すことで、継続的な品質向上につなげられます。
現場用と社外説明用の使い分け
QC工程図は、現場で実際に品質管理を行うための詳細版と、顧客や取引先への説明用の簡略版を分けて作成することが望ましい場合があります。現場用には、細かな管理ポイントや測定手順、異常時の対応手順など、実務に必要な情報を詳細に記載します。
一方、社外説明用には、工程の全体像と主要な管理項目、検査基準を分かりやすく整理し、社外秘情報や過度に詳細な内容は省略します。これにより、社外への情報開示のリスクを抑えつつ、品質保証体制の透明性を確保できます。ただし、両者の整合性を保ち、矛盾が生じないように管理することが必要です。
関係者への教育と周知徹底
QC工程図を作成しても、現場の作業者や管理者がその内容を理解し、実際に活用しなければ意味がありません。QC工程図の導入時には、全関係者に対して教育を行い、QC工程図の目的、記載内容の見方、活用方法を丁寧に説明します。
特に、新人や異動者には、QC工程図を用いた品質管理の重要性を繰り返し伝え、日常業務の中でQC工程図を参照する習慣を定着させることが重要です。QC工程図運用における主な活動は下記のとおりです。
- 現場の実態を正確に把握し、作業者を巻き込んで作成する
- 年1回程度の定期見直しと、重大変更時の臨時改訂を実施する
- 現場用と社外説明用を使い分け、情報開示リスクを管理する
- 全関係者への教育と周知徹底で、活用を定着させる
- 品質データに基づく継続的な改善で、管理レベルを向上させる
まとめ
QC工程図は、製造工程や施工工程における品質管理の仕組みを体系的に可視化し、標準化、トラブル対応、社外説明、継続的改善を実現する強力なツールです。工程ごとの管理項目や検査基準を明確にすることで、属人化を防ぎ、誰でも同じレベルで品質管理を行える体制を構築できます。
QC工程図の作成には、現場の実態把握と関係者の巻き込み、定期的な見直しと改訂が不可欠であり、形式的な作成では十分な効果を得られません。現代の製造環境においても、QC工程図は品質保証の中核として進化を続けています。
自社の品質管理体制を強化し、顧客満足と競争力を高めるために、QC工程図の導入・改善に今こそ取り組むべきでしょう。
