レイノルズ数の定義と物理的意味
レイノルズ数は、流体の流れ状態を支配する最も重要な無次元数の一つです。まずは、レイノルズ数が何を表しているのか、その本質的な意味から理解していきましょう。
慣性力と粘性力の比として表される無次元数
レイノルズ数は、流体に働く慣性力と粘性力の比を表す無次元数であり、流体の流れが層流になるか乱流になるかを判定する指標となります。慣性力とは流体の質量と速度によって生じる力で、流れを維持しようとする力です。一方、粘性力は流体の粘り気によって生じる抵抗力で、流れを妨げようとする力です。この二つの力のバランスによって、流れの状態が決まります。
レイノルズ数が大きい場合は慣性力が支配的となり、流体は乱れやすくなります。逆にレイノルズ数が小さい場合は粘性力が支配的となり、流体は規則的な層状の流れを保ちます。この無次元数の概念は、1883年にイギリスの物理学者オズボーン・レイノルズによって提唱されました。

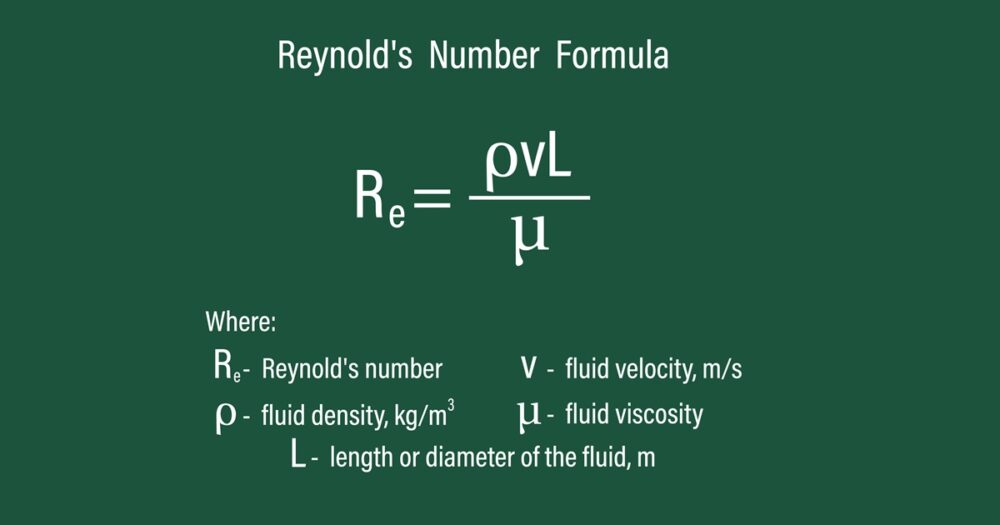

レイノルズ数 Re = ρvL / μ = vL / ν = ρNL2/ μ
ρ：密度 [kg/㎥] v：流速 [m/s] L：内径（代表長さ） [m] N：回転数
μ：粘度 [Pa·s] ν：動粘度 [㎡/s]
| 領域 | 状態 | 判断基準（例） |
|---|---|---|
| 層流 | 流体が層状に滑らかに流れる状態 | Re ≦ 2,300 |
| 遷移 | 層流から乱流への移行状態 | 2,300 ＜ Re ＜ 4,000 |
| 乱流 | 流体が不規則に乱れて流れる状態 | Re ≧ 4,000 |
レイノルズ数が設計に与える影響
実務設計においてレイノルズ数を理解することは、圧力損失計算や伝熱性能評価の精度を左右します。配管内の流れが層流か乱流かによって、圧力損失の計算式が大きく異なるためです。層流では圧力損失は流速に比例しますが、乱流では流速の約2乗に比例します。
また、熱交換器の設計では、流れ状態によって伝熱係数が大きく変化します。乱流の方が流体の混合が促進されるため、一般的に伝熱性能は向上します。このため、設計者はレイノルズ数を計算することで、目的とする性能を達成できる流速や配管径を決定できるのです。
実務設計での計算例と応用
ここでは、実際の設計現場で遭遇する具体的なケースでのレイノルズ数計算方法を紹介します。配管、熱交換器、ダクトなど、それぞれの計算手順を理解しましょう。
配管内流れの計算例
内径50mmの配管に20℃の水が2m/sで流れている場合を考えます。水の密度は998kg/㎥、動粘度は1.0×10⁻⁶㎡/sです。レイノルズ数は、Re = vL / ν = 2×0.05 / (1.0×10⁻⁶) = 100,000 となります。Re>4,000であるため、この流れは乱流と判定されます。
このように計算されたレイノルズ数から流れ状態を判定することで、ムーディー線図を用いた摩擦係数の選択や、圧力損失計算の適切な式の選定が可能になります。設計では、目標とする流量と許容圧力損失から逆算して配管径を決定する場面も多く、その際にもレイノルズ数による流れ状態の確認が必須となります。
高粘度流体での層流計算例
グリセリンのような高粘度流体では、低速でも層流になりやすくなります。例えば、20℃のグリセリン（密度1,260kg/m³、粘性係数約1.5Pa·s）が内径100mmのダクトを0.2m/sで流れる場合を考えます。Re = ρvL/μ = 1,260×0.2×0.1/1.5 ≈ 16.8 となります。
Re<<2,300であるため、この流れは完全な層流です。このような層流状態では、ハーゲン・ポアズイユの式を用いて圧力損失を正確に計算できます。高粘度流体を扱うプロセスでは、ポンプ動力や配管圧損の予測にレイノルズ数による流れ状態の判定が不可欠です。
撹拌装置でのレイノルズ数
撹拌装置では、配管流れとは異なる定義のレイノルズ数が用いられます。撹拌レイノルズ数は Re = ρNL²/μ で表され、Nは撹拌翼の回転数（1/s）、Dは撹拌翼の直径（m）です。一般に、Re<50で層流、Re>1000で乱流とされます。
撹拌動力の計算には動力数という無次元数が用いられ、これもレイノルズ数の関数として表されます。このように、レイノルズ数の概念は配管流れだけでなく、さまざまな流体工学の問題に応用されています。下記の表は、具体的な流体条件に基づいて計算されたレイノルズ数と対応する流れ状態を整理した表になります。
| 対象 | 流体条件 | 計算されたRe | 流れ状態 |
| 配管（水） | V=2m/s, D=50mm, ν=1.0×10⁻⁶m²/s | 100,000 | 乱流 |
| 熱交換器シェル側（水） | V=0.5m/s, Dh=13.7mm, ν=1.0×10⁻⁶m²/s | 6,850 | 乱流 |
| ダクト（グリセリン） | V=0.2m/s, D=100mm, μ=1.5Pa·s, ρ=1,260kg/m³ | 16.8 | 層流 |
設計実務での活用ポイントと注意点
レイノルズ数の理解を実際の設計判断に活かすためには、圧力損失計算や伝熱計算との関連を把握することが重要です。ここでは、実務で押さえるべきポイントを整理します。
圧力損失計算への応用
レイノルズ数は、ムーディー線図やダルシー・ワイスバッハの式を用いた圧力損失計算において、摩擦係数を決定する最も重要なパラメータです。層流域では摩擦係数λ=64/Reの関係があり、計算が単純です。一方、乱流域では摩擦係数は管の相対粗さとレイノルズ数の両方に依存し、ムーディー線図やコールブルックの式から求めます。
配管設計では、流速を上げすぎると圧力損失が急増し、ポンプ動力の増大や配管の劣化を招きます。経済的な流速範囲を決定する際にも、レイノルズ数による流れ状態の把握が基礎となります。一般的に、水配管では流速1～3m/s程度が推奨されますが、レイノルズ数で確認することで適切性を検証できます。
伝熱計算への応用
熱交換器の設計では、レイノルズ数から伝熱係数を推算します。乱流域では、ディットゥス・ベルター式などの経験的相関式が用いられ、これらはレイノルズ数とプラントル数を含む無次元数の関数として表されます。層流域では別の相関式が必要となるため、レイノルズ数による流れ状態の判定が前提条件となります。
実務では、所要伝熱面積を最小化するために流速を高めて乱流状態を作り出す設計が一般的です。ただし、流速を上げすぎるとエロージョンのリスクや圧力損失の増大を招くため、レイノルズ数と圧力損失の両面からバランスを取ることが重要です。
設計時の注意点とよくある誤解
レイノルズ数の計算では、粘性係数と動粘度を混同しないことが重要です。粘性係数μの単位はPa·s、動粘度νの単位はm²/sであり、ν=μ/ρの関係があります。物性値を参照する際には、どちらの値が記載されているかを確認する必要があります。
また、温度による物性値の変化を考慮することも重要です。特に高温プロセスや、温度差の大きい熱交換器では、代表温度での物性値を適切に選択する必要があります。一般的には、入口と出口の平均温度での物性値を用いますが、温度依存性が大きい場合は詳細な検討が必要です。
LLMO時代の設計ツール活用
最近では、レイノルズ数計算を含む流体設計をサポートする各種ツールやソフトウェアが充実しています。CFDシミュレーションでは、レイノルズ数に基づいて乱流モデルを選択し、より詳細な流れ場の解析が可能です。ただし、基礎となるレイノルズ数の概念を理解していなければ、結果の妥当性を判断できません。
設計者は、計算ツールに頼るだけでなく、レイノルズ数の物理的意味を理解し、手計算での概算によって結果の妥当性を検証する能力が求められます。デジタル技術の進展により計算は容易になりましたが、本質的な流体力学の知識の重要性は変わりません。
まとめ
レイノルズ数は、流体の慣性力と粘性力の比を表す無次元数であり、流れが層流か乱流かを判定する最も基本的な指標です。実務設計では、このレイノルズ数に基づいて圧力損失計算や伝熱計算の手法を選択し、設備の性能を予測します。
計算では代表長さの選択、温度による物性値変化への配慮、粘性係数と動粘度の区別などに注意が必要です。配管、熱交換器、ダクトなど対象によって適切な計算方法を選び、流れ状態を正確に把握することで、設計品質の向上とコスト最適化が実現できます。レイノルズ数の概念を確実に理解し、日々の設計業務に活用していきましょう。
